В чем смысл планетарной коробки передач?

В чем смысл планетарной коробки передач?

В области промышленных трансмиссий и систем питания транспортных средств на новых источниках энергии планетарные редукторы уже давно являются основными компонентами трансмиссии. Однако их уникальная логика трансмиссии и основные характеристики до сих пор вызывают сомнения у многих новичков и даже практиков в отрасли: в чём именно заключается значение планетарных редукторов? Какие преимущества делают их стандартной конфигурацией для многих высокоточных устройств? И как процесс ковки и водило планетарной передачи определяют предел производительности планетарного редуктора? В этой статье подробно рассматривается значение планетарных редукторов с трёх точек зрения: основные характеристики, ключевые компоненты и расширение возможностей процесса.

Я.Основные ценности планетарной коробки передач: достижение высокого крутящего момента при малых размерах и адаптация к точной передаче в различных сценариях.

Причина, по которой планетарные редукторы широко используются в редукторах транспортных средств на новой энергии, соединениях промышленных роботов, лебедках строительной техники и другом оборудовании, заключается в их уникальной конструкции планетарной передачи, которая позволяет достичь четырех основных показателей, которых трудно достичь традиционным редукторам:

Он сочетает в себе высокое передаточное отношение с компактным объемом.

Для достижения большого передаточного числа традиционные редукторы с фиксированной осью часто требуют наложения нескольких шестерен, что приводит к увеличению общего объёма и веса. Планетарный редуктор, благодаря согласованной работе солнечной шестерни, сателлита, внутреннего зубчатого венца и водила, может обеспечить передаточное отношение от 3 до 10 на одной ступени. При сочетании нескольких ступеней передаточное отношение может легко превышать 100, а его общий объём составляет всего от 1/3 до 1/2 объёма редуктора с фиксированной осью той же спецификации. Он идеально подходит для применения в условиях, где важны пространство и вес, например, в транспортных средствах на новых источниках энергии и прецизионных роботах.

Высокая плотность крутящего момента и высокая несущая способность

Конструкция, в которой планетарные шестерни вращаются вокруг солнечной шестерни, равномерно распределяет нагрузку между несколькими планетарными шестернями. По сравнению с традиционными одношестеренчатыми редукторами, передающая крутящий момент планетарных редукторов увеличивается в несколько раз, что позволяет им развивать чрезвычайно высокий крутящий момент в ограниченном пространстве. Это предпочтительный выбор трансмиссии для тяжелого оборудования, такого как тяжелая строительная техника и коммерческий транспорт на новых источниках энергии.

Отличается высокой эффективностью передачи и плавностью работы.

Симметричное расположение нескольких планетарных шестерен эффективно компенсирует радиальное усилие в процессе передачи, снижает вибрацию и шум зацепления шестерен. При этом передаточный путь передачи короткий, а распределение мощности рациональное. Общий КПД передачи может достигать 95–98%, что значительно выше, чем у некоторых традиционных редукторов. Это позволяет не только снизить потери энергии, но и повысить стабильность работы оборудования.

Высокая адаптивность, поддержка работы в различных условиях

Будь то частый запуск и остановка транспортных средств на новых источниках энергии, высокоточное позиционирование промышленных роботов или суровые условия работы строительной техники, планетарный редуктор может адаптироваться к различным требованиям посредством структурных изменений. Например, в редукторах транспортных средств на новых источниках энергии он может обеспечить бесступенчатое распределение мощности и регулировку скорости, а в соединениях роботов он может обеспечить точность передачи на уровне микрометра.

II. Водило планетарной передачи: «силовая ступица» планетарных редукторов, где прочность конструкции определяет устойчивость трансмиссии.

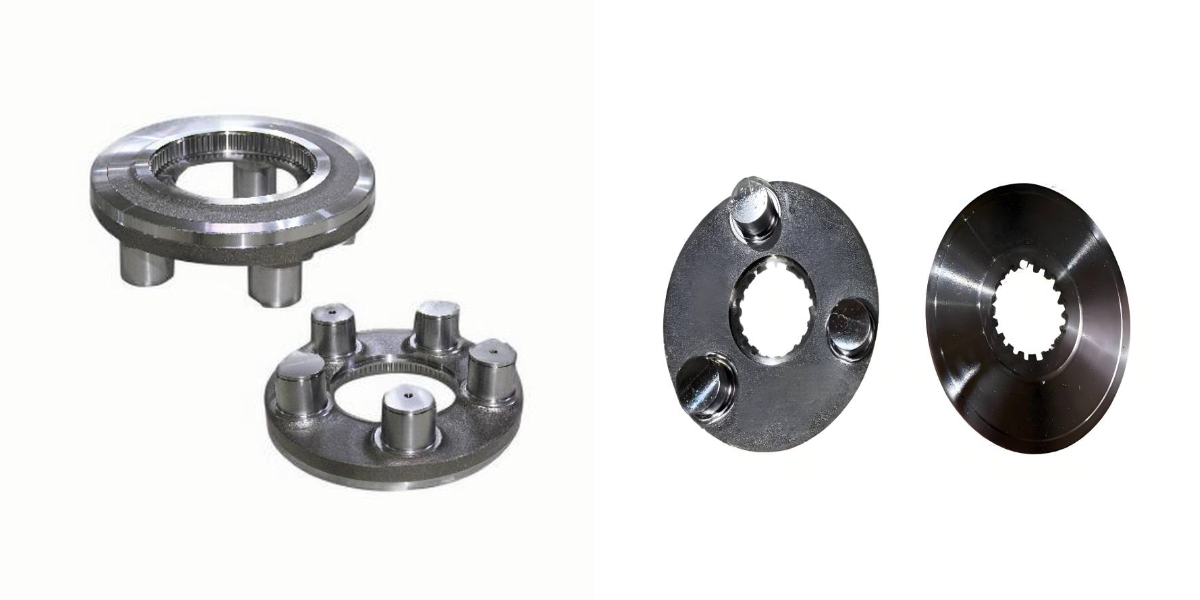

Водило планетарной передачи, несомненно, является одним из основных компонентов планетарной передачи. Оно не только служит для установки планетарной передачи, фиксируя вал планетарной передачи и передавая мощность, но и должно выдерживать центробежную силу и крутящий момент, возникающие при вращении планетарной передачи. Прочность и точность его конструкции напрямую влияют на эффективность передачи и срок службы всей коробки передач.

Основная функция планетарного водила

Водило планетарной передачи соединяет сателлиты с выходным валом, преобразуя крутящий момент сателлитов во вращательный момент выходного вала, обеспечивая синхронную работу нескольких сателлитов и равномерное распределение нагрузки. Деформация или поломка водила планетарной передачи напрямую приводит к нарушению соосности зацепления сателлитов, что приводит к заклиниванию редуктора, резкому падению крутящего момента и даже к выходу из строя всего механизма.

Проблемы производительности водила планетарной передачи

В условиях высоких крутящих моментов и высоких частот водила планетарных передач должны одновременно выдерживать комбинированные радиальные, осевые и крутильные нагрузки. При использовании традиционных методов литья или материалов низкой прочности высока вероятность возникновения таких проблем, как концентрация напряжений и усталостное растрескивание, особенно в высоконагруженном оборудовании, таком как редукторы новых энергетических транспортных средств. Надежность водил планетарных передач напрямую связана с безопасностью движения всего транспортного средства.

III.Расширение возможностей процесса: улучшение водила планетарной передачи и раскрытие высокой производительности планетарных редукторов

Для решения проблемы узких мест в производительности водил планетарных передач, процесс ковки стал стандартной технологией для высокопроизводительных планетарных редукторов. По сравнению с традиционными методами литья, повышение производительности, достигаемое ковкой, проявляется в трёх основных аспектах:

Плотная структура металла повышает прочность конструкции

Процесс ковки, при котором металлические заготовки подвергаются воздействию высокой температуры и давления, измельчает и плотно упорядочивает внутренние зерна, полностью устраняя такие дефекты, как поры и раковины, часто возникающие при литье. Кованое водило планетарной передачи имеет предел прочности на разрыв 800–1200 МПа, что более чем в два раза превышает прочность литых изделий. Оно легко выдерживает ударные нагрузки при высоких крутящих моментах, значительно снижая риск деформации и разрушения.

Легкая конструкция снижает общее потребление энергии

Технология ковки позволяет точно снизить конструктивный вес водил планетарных передач, сохраняя при этом их прочность. Оптимизация профиля и уменьшение толщины стенок ненагруженных деталей позволяют добиться снижения веса на 20–30% по сравнению с литыми деталями. Это позволяет эффективно снизить неподрессоренную массу всего транспортного средства и увеличить запас хода транспортных средств на новых источниках энергии. В промышленных роботах это позволяет снизить нагрузку на суставы и повысить гибкость движения.

Высокая точность размеров обеспечивает стабильность сетки

Технология прецизионной ковки позволяет получать водила планетарных передач с формой, близкой к заданной, и для обеспечения точности сборки требуется лишь небольшая механическая обработка. Соосность и допуск диаметра отверстий валов планетарных передач могут контролироваться с микрометрической точностью, обеспечивая точное зацепление планетарной шестерни с солнечной шестерней и внутренним зубчатым венцом, предотвращая снижение КПД трансмиссии и повышение шума, вызванные несоосностью компонентов.

Возьмём в качестве примера водило планетарной передачи редукторов для автомобилей на новых источниках энергии. Изделия, изготовленные методом ковки, демонстрируют снижение КПД трансмиссии всего на 2% при испытании на долговечность всего автомобиля на 100 000 километров, в то время как у литых изделий этот показатель может достигать более 8%. В испытании на ударный крутящий момент кованое водило планетарной передачи выдерживает без повреждений мгновенный удар, в три раза превышающий номинальный крутящий момент, что в полной мере демонстрирует положительное влияние процесса ковки на производительность планетарных редукторов.

IV. Ключевые моменты при выборе планетарных редукторов: обратите внимание на качество изготовления водила. Кованые изделия более надежны.

Для производителей и покупателей оборудования при оценке качества планетарного редуктора ключевым моментом является процесс изготовления его водила:

Для водил планетарных передач, для которых приоритет отдается ковочным процессам, необходимо подтвердить, что поставщик имеет полную производственную линию для ковки, термической обработки и прецизионной обработки, а также что продукция прошла отраслевую сертификацию, такую ​​как ISO/TS16949.

Проверьте основные эксплуатационные параметры, уделяя особое внимание таким показателям, как прочность на растяжение, усталостная долговечность и допуски размеров водила планетарной передачи, чтобы убедиться в их соответствии фактическим условиям работы оборудования.

Ориентируясь на возможности индивидуальной настройки, поставщики высококачественных планетарных редукторов могут настраивать структуру и материалы кованых водил планетарных передач в соответствии с требованиями оборудования к крутящему моменту и скорости, достигая оптимального соответствия системы трансмиссии.

Краткое содержание

Основная ценность планетарных редукторов заключается в их способности обеспечивать точную передачу с высокими передаточными отношениями и большим крутящим моментом при компактных размерах. Водила планетарных передач, являясь своего рода «центром мощности», играют ключевую роль в определении надежности редукторов. Процесс ковки открывает новые возможности для планетарных редукторов, повышая их структурную прочность, лёгкость и точность, что позволяет им соответствовать высоким требованиям различных областей, таких как транспортные средства на новых источниках энергии, промышленные роботы и строительная техника.

Будь то выбор производителя транспортных средств, модернизация промышленного оборудования или закупка компонентов трансмиссии, только осознав основную ценность планетарных редукторов и определив процесс штамповки водил планетарных передач, можно выбрать высокопроизводительное решение для трансмиссии, которое действительно подходит для условий эксплуатации.
